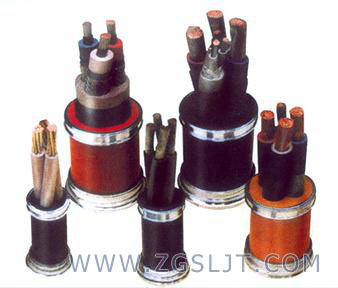

产品标准standard
本产品按GB12972-1991《矿用橡套软电缆》、MT818-1999《煤矿用阻燃电缆》及Q/320282DCE037-2003标准生产，同时还可根据用户需要按******电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
The product is manufactured according to the standard 《Flexible rubber-sheathed cables for mining purposes》of GB12972-1991,《Flame retardant drade flexible rubber-sheathed cables for mining purposes》of MT818-1999, and Q/320282DCE037-2003, and the same time is also manufactured according to the standard of IEC、English、Germany and America.
适用范围Applications
矿用橡套软电缆适用于工频额定电压U0/U660/1140V及以下矿用动力装置用移动敷设的电缆。
Flexible rubber-sheathed cables for mining purposes of suitable for mining purposes power device with moving installation and rated voltage up to and including 660/1140V.
使用特性Operating characteristics
● 工频额定电压U0/U为380/660V、660/1140V。
Rated power-frequency voltage U0/U:380/660V and 660/1140V。
● 电缆导体的***高允许工作温度：65℃
Max. admissible operating temperature of the conductor:65℃
● 电缆允许***低的工作环境温度为-35℃
Permissible long-term operating temperature: Lowest working temperature is :-35℃
● 电缆弯曲半径：The bending radius of cable
D≤25mm.: ≥4D
D＞25mm.: ≥6D
(D—Diameter of the cable). |
型号．名称Type and Designation
| 型号 Type |
名称 Designation |
U
UY
MY |
天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套矿用移动橡套软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible cables forming purposes. |
UP
UY
P MYP |
天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套矿用屏蔽移动橡套软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible shielding cables forming purposes. |
UC
MC |
天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套采煤机软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible coal cutter cables forming purposes. |
UCP
MCP
UCPQ |
天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套采煤屏蔽软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible coal cutter shielding cables forming purposes. |
UZ
UZP
MZ
MZP |
天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套矿用电钻电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible drill cables forming purposes. |
UYQ
MYQ |
天然丁苯橡皮绝缘（阻燃）氯丁橡皮护套矿用轻型软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible light-duty cables forming purposes. | |
生产范围 Production range of cable
| 型号 Type |
额定电压 Rated voltages V |
芯数 NO.of cores |
标称截面 Nominal cross-sectional area mm2 |
| 主线 Principal line |
地线 Ground wire |
控制线 Controlled line |
| U* |
1000 |
3 |
1 |
1 |
2.5~70 |
| UP* |
1000 |
3 |
1 |
1 |
2.5~70 |
UY ●
MY |
380/660 |
3 |
1 |
— |
4~70 |
UYP ●
MYP |
380/660 |
3 |
1 |
— |
4~70 |
UYP ●
MYP |
660/1140 |
3 |
1 |
— |
4~70 |
| UC* |
1000 |
3 |
1 |
2~7 |
10~50 |
UC ●
MC |
380/660 |
3 |
1 |
3~7 |
16~50 |
| UCP* |
1000 |
3 |
1 |
2~7 |
10~50 |
UCP ●
MCP |
380/660 |
3 |
1 |
3~7 |
16~50 |
| UCPQ* |
1140 |
3 |
1 |
3 |
35~70 |
UCP ●
MCP |
660/1140 |
3 |
1 |
3 |
35~95 |
UZ ●
UZP ●
MZ MZP |
300/500 |
3 |
1 |
1 |
2.5~4 |
UYQ ●
MYQ |
300/500 |
2~12 |
— |
— |
1.0~2.5 | |
注：“●”的产品按GB12792-1991标准生产。
“*”的产品按Q/320282DCE037-2003标准生产。
其余产品按MT818-1999标准生产。
Note: “●”indicates that the product is manufactured according to the standard of GB12972-1991
“*”indicates that the product is manufactured according to the standard of Q/320282DCE037-2003.
The rest product is manufactured according to the standard of MT818-1999.
结构尺寸及主要技术参数Construction and main technical data
● 矿用移动橡套软电缆销售热线：0550-7305800 www.zgsljt.com
Flexible rubber-sheathed cables for mining purposes
型号（Type）:U 额定电压（Rating Voltage）:1000V |
 |
 |
备注：
1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、产品标准：Q/320282DCE037-2003。
3、U型电缆有4芯和5芯两种结构，有3根主线芯和一根地线芯组成（5芯电缆中有一芯为控制线），围绕垫芯绞合成缆，外面挤包氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
4、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
5、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
6、线芯识别：采用绝缘分色识别，主线芯红、绿、白。地线黑色，控制线白色。
7、成缆：主线芯、地线、控制线围绕橡皮垫芯按右向绞合成缆。
8、护套：采用GB7594.7-1987中XH-03A型橡皮。
9、普通型U型成品电缆具有不延燃性能，阻燃型U型成品电缆的阻燃性能满足MT386-1995的要求。
10、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。 |
结构尺寸及主要技术参数Construction and main technical data
● 矿用移动橡套软电缆
Flexible rubber-sheathed cables for mining purposes
型号（Type）:MY 额定电压（Rating Voltage）:380/660V
| 芯数截面 Nom.cross sectional areas mm2 |
导体结构 Conductor structure NO./mm |
绝缘厚度 Insulation thickness mm |
护套厚度 Sheath thickness mm |
电缆外径 Average diameter |
参考重量 Cable approx. weight kg/km |
导体（铜）***大直流电阻 Max.D.C. resistance(20 ℃ ) Ω /km |
20 ℃载流量 Current carring capacity(20 ℃ ) A |
| 标称 Normianal mm |
***大 Max mm |
| 3 × 4+1 × 4 |
56/0.30 |
1.4 |
3.5 |
20.9 |
23.0 |
637 |
4.950 |
35 |
| 56/0.30 |
4.950 |
| 3 × 6+1 × 6 |
84/0.30 |
1.4 |
3.5 |
22.9 |
25.1 |
856 |
3.300 |
46 |
| 84/0.30 |
3.300 |
| 3 × 10+1 × 10 |
84/0.40 |
1.6 |
4.0 |
27.8 |
30.6 |
1304 |
1.910 |
64 |
| 84/0.40 |
1.910 |
| 3 × 16+1 × 10 |
126/0.40 |
1.6 |
4.0 |
30.3 |
33.3 |
1545 |
1.210 |
85 |
| 84/0.40 |
1.910 |
| 3 × 25+1 × 16 |
196/0.40 |
1.8 |
4.5 |
36.4 |
40.1 |
2269 |
0.780 |
113 |
| 126/0.40 |
1.210 |
| 3 × 35+1 × 16 |
276/0.40 |
1.8 |
4.5 |
40.5 |
44.6 |
2786 |
0.554 |
138 |
| 126/0.40 |
1.210 |
| 3 × 50+1 × 16 |
396/0.40 |
2.0 |
5.0 |
45.5 |
50.1 |
3554 |
0.386 |
173 |
| 126/0.40 |
1.210 |
| 3 × 70+1 × 25 |
360/0.50 |
2.0 |
5.0 |
51.5 |
55.1 |
4587 |
0.272 |
215 |
| 196/0.40 |
0.780 | |
 |
备注：
1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、产品标准：MT818.5-1999。
3、MT型电缆有4芯和5芯两种结构，有3根主线芯和一根地线芯组成（5芯电缆中有一芯为控制线），围绕垫芯绞合成缆，外面挤包氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
4、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
5、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
6、线芯识别：采用绝缘分色识别，主线芯红、绿、白。地线黑色。
7、成缆：主线芯、地线、围绕橡皮垫芯按右向绞合成缆。
8、护套：采用GB7594.7-1987中XH-03A型橡皮。护套橡皮的氧指数≥40。
9、成品电缆的阻燃性能满足MT386-1995的要求。
10、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。 |
结构尺寸及主要技术参数Construction and main technical data
● 矿用移动橡套软电缆
Flexible rubber-sheathed cables for mining purposes
型号（Type）:UY 额定电压（Rating Voltage）:380/660V
芯数截面
Nom.cross sectional areas mm2 |
导体结构
Conductor structure NO./mm |
绝缘厚度
Insulation thickness mm |
护套厚度
Sheath thickness mm |
电缆外径
Average diameter |
参考重量
Cable approx.
weight
kg/km |
导体（铜）***大直流电阻
Max.D.C.
resistance(20 ℃ ) Ω /km |
20 ℃载流量
Current carring capacity(20 ℃ )
A |
标称
Normianal mm |
***大
Max
mm |
| 3 × 4+1 × 4 |
56/0.30 |
1.4 |
3.5 |
20.3 |
23.4 |
637 |
4.950 |
35 |
| 56/0.30 |
4.950 |
| 3 × 6+1 × 6 |
84/0.30 |
1.4 |
3.5 |
23.0 |
26.4 |
856 |
3.300 |
46 |
| 84/0.30 |
3.300 |
| 3 × 10+1 × 10 |
84/0.40 |
1.6 |
4.0 |
27.5 |
31.3 |
1304 |
1.910 |
64 |
| 84/0.40 |
1.910 |
| 3 × 16+1 × 10 |
126/0.40 |
1.6 |
4.0 |
29.6 |
33.4 |
1545 |
1.210 |
85 |
| 84/0.40 |
1.910 |
| 3 × 25+1 × 16 |
196/0.40 |
1.8 |
4.5 |
35.6 |
39.8 |
2269 |
0.780 |
113 |
| 126/0.40 |
1.210 |
| 3 × 35+1 × 16 |
276/0.40 |
1.8 |
4.5 |
38.7 |
42.9 |
2786 |
0.554 |
138 |
| 126/0.40 |
1.210 |
| 3 × 50+1 × 16 |
396/0.40 |
2.0 |
5.0 |
43.6 |
47.9 |
3554 |
0.386 |
173 |
| 126/0.40 |
1.210 |
| 3 × 70+1 × 25 |
360/0.50 |
2.0 |
5.0 |
49.7 |
54.4 |
4587 |
0.272 |
215 |
| 196/0.40 |
0.780 | |
|
备注：
1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、产品标准：GB12972.5-1991。
3、UY型电缆是有3根主线芯和一根地线芯组成围绕垫芯绞合成缆，外面挤包氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
4、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
5、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
6、线芯识别：采用绝缘分色识别，主线芯红、绿、白、地线黑色。
7、成缆：主线芯、地线、围绕橡皮垫芯按右向绞合成缆。
8、护套：采用GB7594.7-1987中XH-03A型橡皮。
9、普通型UY型成品电缆具有不延燃性能，阻燃型UY型成品电缆的阻燃性能满足MT386-1995的要求。
10、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。 |
结构尺寸及主要技术参数Construction and main technical data
● 矿用移动屏蔽橡套软电缆
Flexible shielding rubber-sheathed cables for mining purposes
型号（Type）:UP 额定电压（Rating Voltage）:1000V
芯数截面
Nom.cross sectional areas mm2 |
导体结构
Conductor structure NO./mm |
绝缘厚度
Insulation thickness mm |
护套厚度
Sheath thickness mm |
电缆外径
Average diameter |
参考重量
Cable approx.
weight
kg/km |
导体（铜）***大直流电阻
Max.D.C.
resistance(20 ℃ ) Ω /km |
20 ℃载流量
Current carring capacity(20 ℃ )
A |
标称
Normianal mm |
***大
Max
mm |
| 3 × 4+1 × 4 |
56/0.30 |
1.4 |
3.5 |
23.7 |
26.1 |
730 |
4.950 |
35 |
| 56/0.30 |
1.4 |
4.950 |
| 3 × 4+1 × 4+1 × 4 |
56/0.30 |
1.4 |
3.5 |
26.7 |
29.4 |
825 |
4.950 |
35 |
| 56/0.30 |
1.4 |
4.950 |
| 56/0.30 |
1.4 |
4.950 |
| 3 × 6+1 × 6 |
84/0.30 |
1.4 |
3.5 |
25.2 |
27.7 |
959 |
3.300 |
46 |
| 84/0.30 |
1.4 |
3.300 |
| 3 × 10+1 × 6 |
84/0.40 |
1.6 |
4.0 |
29.6 |
32.6 |
1344 |
1.910 |
64 |
| 84/0.30 |
1.6 |
3.300 |
| 3 × 16+1 × 6 |
126/0.40 |
1.6 |
4.0 |
32.6 |
35.9 |
1593 |
1.210 |
85 |
| 84/0.30 |
1.6 |
3.300 |
| 3 × 25+1 × 10 |
196/0.40 |
1.8 |
4.5 |
38.0 |
41.0 |
2332 |
0.780 |
113 |
| 84/0.40 |
2.5 |
1.910 |
| 3 × 35+1 × 10 |
276/0.40 |
1.8 |
4.5 |
41.5 |
44.8 |
2864 |
0.554 |
138 |
| 84/0.40 |
2.5 |
1.910 |
| 3 × 50+1 × 10 |
396/0.40 |
2.0 |
5.0 |
46.5 |
49.8 |
3652 |
0.386 |
173 |
| 84/0.40 |
2.5 |
1.910 |
| 3 × 70+1 × 16 |
360/0.50 |
2.0 |
5.0 |
51.5 |
55.1 |
4689 |
0.272 |
215 |
| 126/0.40 |
2.9 |
1.210 | |
 |
备注：
1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、主线芯屏蔽层的过渡电阻换算到20℃时不高于3kΩ。
3、产品标准：Q/320282DCE037-2003。
4、UP型电缆有4芯和5芯两种结构，有3根主线芯和一根地线芯组成（5芯电缆中有一芯为控制线），围绕垫芯绞合成缆，外面挤包黑色氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
5、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
6、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
7、线芯识别：采用绝缘分色识别，主线芯红、绿、白。地线黑色，控制线白色。
8、地线：采用半导电橡皮包覆。
9、绝缘屏蔽：在绝缘表面包半导电带。
10、成缆：主线芯、地线、控制线围绕半导电橡皮垫芯按右向绞合成缆。
11、护套：采用GB7594.7-1987中XH-03A型橡皮。
12、普通型UP型成品电缆具有不延燃性能，阻燃型UP型成品电缆的阻燃性能满足MT386-1995的要求。
13、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。 |
结构尺寸及主要技术参数Construction and main technical data
● 矿用移动屏蔽橡套软电缆
Flexible shielding rubber-sheathed cables for mining purposes
型号（Type）:MYP 额定电压（Rating Voltage）:380/660V
芯数截面
Nom.cross sectional areas mm2 |
导体结构
Conductor structure NO./mm |
绝缘厚度
Insulation thickness mm |
护套厚度
Sheath thickness mm |
电缆外径
Average diameter |
参考重量
Cable approx.
weight
kg/km |
导体（铜）***大直流电阻
Max.D.C.
resistance(20 ℃ ) Ω /km |
20 ℃载流量
Current carring capacity(20 ℃ )
A |
标称
Normianal mm |
***大
Max
mm |
| 3 × 4+1 × 4 |
56/0.30 |
1.4 |
3.5 |
22.9 |
25.2 |
730 |
4.950 |
35 |
| 56/0.30 |
4.950 |
| 3 × 6+1 × 6 |
84/0.30 |
1.4 |
3.5 |
24.7 |
27.2 |
959 |
3.300 |
46 |
| 84/0.30 |
3.300 |
| 3 × 10+1 × 10 |
84/0.40 |
1.6 |
4.0 |
29.7 |
32.7 |
1427 |
1.910 |
64 |
| 84/0.40 |
1.910 |
| 3 × 16+1 × 10 |
126/0.40 |
1.6 |
4.0 |
32.2 |
35.4 |
1675 |
1.210 |
85 |
| 84/0.40 |
1.910 |
| 3 × 25+1 × 16 |
196/0.40 |
1.8 |
4.5 |
38.3 |
41.0 |
2419 |
0.780 |
113 |
| 126/0.40 |
1.210 |
| 3 × 35+1 × 16 |
276/0.40 |
1.8 |
4.5 |
42.4 |
46.6 |
2952 |
0.554 |
138 |
| 126/0.40 |
1.210 |
| 3 × 50+1 × 16 |
396/0.40 |
2.0 |
5.0 |
47.4 |
51.0 |
3741 |
0.386 |
173 |
| 126/0.40 |
1.210 |
| 3 × 70+1 × 25 |
360/0.50 |
2.0 |
5.0 |
52.4 |
57.1 |
4790 |
0.272 |
215 |
| 196/0.40 |
0.780 | |
 |
备注：
1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、主线芯屏蔽层的过渡电阻换算到20℃时不高于3kΩ。
3、产品标准：MT818.5-1999。
4、MYP型电缆有3个带绝缘屏蔽的主线芯和一个包覆半导电橡皮层的地线组成，围绕半导电橡皮层垫芯绞合成缆。外面挤包黑色氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
5、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
6、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
7、线芯识别：采用绝缘分色识别，主线芯红、绿、白。
8、地线：采用半导电橡皮包覆。
9、绝缘屏蔽：在绝缘表面包半导电带。
10、成缆：3个主线芯1个地线围绕半导电橡皮垫芯按右向绞合成缆。
11、护套：采用GB7594.7-1987中XH-03A型橡皮。护套橡皮的氧指数≥40。
12、成品电缆的阻燃性能满足MT386-1995的要求。
13、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。 |
结构尺寸及主要技术参数Construction and , main technical data
● 矿用移动屏蔽橡套软电缆
Flexible shielding rubber-sheathed cables for mining purposes
型号（Type）:UYP 额定电压（Rating Voltage）:380/660V
芯数截面
Nom.cross sectional areas mm2 |
导体结构
Conductor structure NO./mm |
绝缘厚度
Insulation thickness mm |
护套厚度
Sheath thickness mm |
电缆外径
Average diameter |
参考重量
Cable approx.
weight
kg/km |
导体（铜）***大直流电阻
Max.D.C.
resistance(20 ℃ ) Ω /km |
20 ℃载流量
Current carring capacity(20 ℃ )
A |
标称
Normianal mm |
***大
Max
mm |
| 3 × 4+1 × 4 |
56/0.30 |
1.4 |
3.5 |
23.7 |
27.2 |
730 |
4.950 |
35 |
| 56/0.30 |
4.950 |
| 3 × 6+1 × 6 |
84/0.30 |
1.4 |
3.5 |
26.4 |
30.1 |
959 |
3.300 |
46 |
| 84/0.30 |
3.300 |
| 3 × 10+1 × 10 |
84/0.40 |
1.6 |
4.0 |
30.9 |
34.7 |
1427 |
1.910 |
64 |
| 84/0.40 |
1.910 |
| 3 × 16+1 × 10 |
126/0.40 |
1.6 |
4.0 |
33.0 |
36.8 |
1675 |
1.210 |
85 |
| 84/0.40 |
1.910 |
| 3 × 25+1 × 16 |
196/0.40 |
1.8 |
4.5 |
39.0 |
43.2 |
2419 |
0.780 |
113 |
| 126/0.40 |
1.210 |
| 3 × 35+1 × 16 |
276/0.40 |
1.8 |
4.5 |
42.1 |
46.3 |
2952 |
0.554 |
138 |
| 126/0.40 |
1.210 |
| 3 × 50+1 × 16 |
396/0.40 |
2.0 |
5.0 |
47.1 |
51.4 |
3741 |
0.386 |
173 |
| 126/0.40 |
1.210 |
| 3 × 70+1 × 25 |
360/0.50 |
2.0 |
5.0 |
52.4 |
57.1 |
4790 |
0.272 |
215 |
| 196/0.40 |
0.780 | |
|
备注：
1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、主线芯屏蔽层的过渡电阻换算到20℃时不高于3kΩ。
3、产品标准：GB12972.5-1991。
4、UYP型电缆有3个带绝缘屏蔽的主线芯和一个包覆半导电橡皮层的地线组成，围绕半导电橡皮层垫芯绞合成缆。外面挤包黑色氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
5、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
6、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
7、线芯识别：采用绝缘分色识别，主线芯红、绿、白,地线黑色。
8、地线：采用半导电橡皮包覆。
9、绝缘屏蔽：在绝缘表面包覆半导电橡皮。
10、成缆：3个主线芯1个地线围绕半导电橡皮垫芯按右向绞合成缆。
11、护套：采用GB7594.7-1987中XH-03A型橡皮。抗撕裂性能不低于7.5N/mm。
12、普通型UYP型成品电缆具有不延燃性能，阻燃型UYP型成品电缆的阻燃性能满足MT386-1995的要求。
13、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。 |
结构尺寸及主要技术参数Construction and main technical data
● 矿用移动屏蔽橡套软电缆
Flexible shielding rubber-sheathed cables for mining purposes
型号（Type）:UPQ 额定电压（Rating Voltage）:1140V
芯数截面
Nom.cross sectional areas mm2 |
导体结构
Conductor structure NO./mm |
绝缘厚度
Insulation thickness mm |
护套厚度
Sheath thickness mm |
电缆外径
Average diameter |
参考重量
Cable approx.
weight
kg/km |
导体（铜）***大直流电阻
Max.D.C.
resistance(20 ℃ ) Ω /km |
20 ℃载流量
Current carring capacity(20 ℃ )
A |
标称
Normianal mm |
***大
Max
mm |
| 3 × 10+1 × 10 |
84/0.40 |
1.8 |
4.5 |
31.7 |
34.9 |
1640 |
1.910 |
64 |
| 84/0.40 |
1.910 |
| 3 × 16+1 × 10 |
126/0.40 |
1.8 |
4.5 |
34.2 |
37.6 |
1899 |
1.210 |
85 |
| 84/0.40 |
1.910 |
| 3 × 25+1 × 16 |
196/0.40 |
2.0 |
5.0 |
40.3 |
44.3 |
2648 |
0.780 |
113 |
| 126/0.40 |
1.210 |
| 3 × 35+1 × 16 |
276/0.40 |
2.0 |
5.0 |
44.4 |
48.8 |
3201 |
0.554 |
138 |
| 126/0.40 |
1.210 |
| 3 × 50+1 × 16 |
396/0.40 |
2.2 |
5.5 |
51.5 |
54.6 |
4013 |
0.386 |
173 |
| 126/0.40 |
1.210 |
| 3 × 70+1 × 25 |
360/0.50 |
2.2 |
5.5 |
53.9 |
59.3 |
5079 |
0.272 |
215 |
| 196/0.40 |
0.780 |
| 3 × 95+1 × 25 |
475/0.50 |
2.4 |
6.0 |
62.1 |
68.1 |
6280 |
0.206 |
260 |
| 196/0.40 |
0.780 | |
|
备注：
1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、主线芯屏蔽层的过渡电阻换算到20℃时不高于3kΩ。
3、产品标准：Q/320282DCE037-2003。
4、UPQ型电缆有3个带绝缘屏蔽的主线芯和一个包覆半导电橡皮层的地线组成，围绕半导电橡皮层垫芯绞合成缆。外面挤包黄色氯化聚乙烯橡皮护套或黄色氯丁橡皮护套。
5、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
6、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
7、线芯识别：采用绝缘分色识别，主线芯红、绿、白。地线芯黑色。
8、地线：采用半导电橡皮包覆。
9、绝缘屏蔽：在绝缘表面包半导电带。
10、成缆：3个主线芯和一个地线围绕半导电橡皮垫芯按右向绞合成缆。
11、护套：采用GB7594.7-1987中XH-03A型橡皮。护套橡皮的氧指数≥40。抗撕裂性能不低于7.5N/mm。
12、成品电缆的阻燃性能满足MT386-1995的要求。
13、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。 |
产品详细介绍
