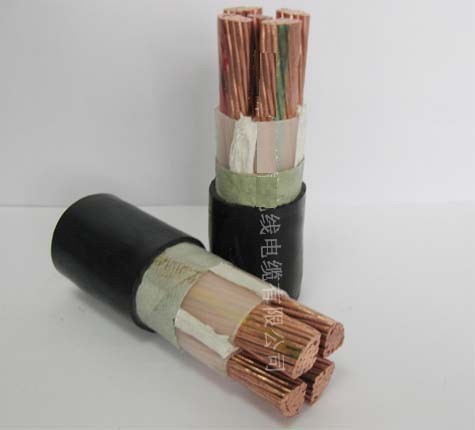

一、适用范围
本产品适用于额定电压0.6/1kV及以下的电力线路中作输送电能用。
二、产品特点
1、具有较低且均匀的正（逆）序和零序阻抗，有利于改善供电品质。
2、同心层导体比普通四芯电缆的第四芯在零序工作状态下的电抗值低得多，有利于短路自动保护装置的灵敏动作，从而保证电缆相关设备的安全运行。
3、具有较强的抗电磁干扰性能和抗雷击性能。
4、五芯同芯导体电力电缆适用于三相五线制的配电系统。
三、型号规格
1、字母含义
-T：同心导体 ZR：阻燃型 NH：耐火型 （其余同普通电力电缆）
2、型号名称见表1。
表1
|
型 号 |
名 称 |
|
铜芯 |
铝芯 |
|
VV-T
YJV-T |
VLV-T
YJLV-T |
聚氯乙烯（交联聚乙烯）绝缘同心导体聚氯乙烯护套电力电缆 |
|
VV22-T
YJV22-T |
VLV22-T
YJLV22-T |
聚氯乙烯（交联聚乙烯）绝缘同心导体钢带铠装聚氯乙烯护套电力电缆 |
|
VV32-T
YJV32-T |
VLV32-T
YJLV32-T |
聚氯乙烯（交联聚乙烯）绝缘同心导体细钢丝铠装聚氯乙烯护套电力电缆 |
|
VV42-T
YJV42-T |
|
聚氯乙烯（交联聚乙烯）绝缘同心导体粗钢丝铠装聚氯乙烯护套电力电缆 |
|
ZR-VV-T
ZR-YJV-T |
ZR-VLV-T
ZR-YJLV-T |
阻燃型聚氯乙烯（交联聚乙烯）绝缘同心导体聚氯乙烯护套电力电缆 |
|
ZR-VV22-T
ZR-YJV22-T |
ZR-VLV22-T
ZR-YJLV22-T |
阻燃型聚氯乙烯（交联聚乙烯）绝缘同心导体钢带铠装聚氯乙烯护套电力电缆 |
|
ZR-VV32-T
ZR-YJV32-T |
ZR-VLV32-T
ZR-YJLV32-T |
阻燃型聚氯乙烯（交联聚乙烯）绝缘同心导体细钢丝铠装聚氯乙烯护套电力电缆 |
|
ZR-VV42-T
ZR-YJV42-T |
ZR-VLV42-T
ZR-YJLV42-T |
阻燃型聚氯乙烯（交联聚乙烯）绝缘同心导体粗钢丝铠装聚氯乙烯护套电力电缆 |
|
NH-VV-T
NH-YJV-T |
- |
聚氯乙烯（交联聚乙烯）绝缘同心导体聚氯乙烯护套耐火电力电缆 |
|
NH-VV22-T
NH-YJV22-T |
- |
聚氯乙烯（交联聚乙烯）绝缘同心导体钢带铠装聚氯乙烯护套耐火电力电缆 |
|
NH-VV32-T
NHYJV32-T |
- |
聚氯乙烯（交联聚乙烯）绝缘同心导体细钢丝铠装聚氯乙烯护套耐火电力电缆 |
|
|
- |
聚氯乙烯（交联聚乙烯）绝缘同心导体粗钢丝铠装聚氯乙烯护套耐火电力电缆 |
3、规格见表2。
表2 销售热线：0550-7305800 www.zgsljt.com
|
型 号 |
芯数 |
标称截面
mm2 |
|
铜芯 |
铝芯 |
|
VV-T YJV-T
NH-VV-T NH-YJV-T
ZR-VV-T ZR-YJV-T
VV22-T YJV22-T
NH-VV22-T NH-YJV22-T
ZR-VV22-T ZR-YJV22-T
VV32-T YJV32-T
NH-VV32-T NH-YJV32-T
ZR-VV32-T ZR-YJV32-T
VV42-T YJV42-T
NH-VV42-T NH-YJV42-T
ZR-VV42-T ZR-YJV42-T |
VLV-T YJLV-T
- -
ZR-VLV-T ZR-YJLV-T
VLV22- T YJLV22-T
- -
ZR-VLV22-T ZR-YJLV22-T
VLV32-T YJLV32-T
- -
ZR-VLV32-T ZR-YJLV32-T
VLV42-T YJLV42-T
- -
ZR-VLV42-T ZR-YJLV42-T |
3+1(T)
4+1(T) |
4～300 |
四、结构示意图
五、技术参数
1、导体直流电阻
同塑料绝缘及护套电力电缆。
2、绝缘电阻见表3。
|
序号 |
性能 |
聚氯乙烯绝缘 |
交联聚乙烯绝缘 |
|
1 |
体积电阻率ρ Ω·cm
20℃
在电缆工作温度时 |
1013
1010 |
-
1012 |
|
2 |
绝缘电阻常数MΩ·km
20℃
在电缆工作温度时 |
36.7
0.037 |
-
3.67 |
3、交流电压试验
成品电缆经受交流50Hz、5min、3500V的电压试验不击穿。
对于单芯电缆，则进行浸水耐压试验。
4、交流电阻及阻抗值见表4。
|
标称截面
mm2 |
20℃时导体电阻
Ω/km |
每相电阻抗
Ω/km |
|
铜芯 |
铝芯 |
正（逆） |
零序 |
|
4
6
10
16
25
35
50
70
95
120
150
185
240
300 |
0.564
3.049
1.812
1.139
0.7200
0.5190
0.3830
0.2650
0.1920
0.1520
0.1230
0.0985
0.0750
0.0597 |
7.336
4.564
0.049
1.891
1.188
0.8590
0.6350
0.4390
0.3180
0.2520
0.2050
0.1630
0.1240
0.0994 |
0.0989
0.0937
0.0843
0.0799
0.0791
0.0758
0.0755
0.0733
0.0730
0.0716
0.0714
0.0713
0.0711
0.0708 |
0.1479
0.1380
0.1320
0.1236
0.1194
0.1176
0.1146
0.1125
0.1098
0.1081
0.1041
0.1002
0.0951
0.0888 |
六、使用条件
1、导体的***高长期允许工作温度：聚氯乙烯绝缘 70℃；
交联聚乙烯绝缘 90℃。
2、电缆短路时（***长持续时间不超过5s），导体的***高温度不超过：
聚氯乙烯绝缘电缆 160℃；
交联聚乙烯绝缘电缆 250℃。
3、敷设时环境温度应不低于0℃ 。
4、电缆允许弯曲直径为：单芯电缆不小于电缆外径的40倍；
多芯电缆不小于电缆外径的30倍。
5、阻燃、耐火型电缆分别符合相应阻燃、耐火性能要求
