KVV KVVP KVVRP KVV22 KVVRP22 KVVP22控制电缆报价
产品名称：KVV KVVP KVVRP KVV22 KVVRP22 KVVP22控制电缆报价
产品编号：152311-572
产品型号：KVV KVVP KVVRP KVV22 KVVRP22 KVVP22
市场价格：面议 元/米
批发价格：面议 元/米
更新时间：2009.11.04

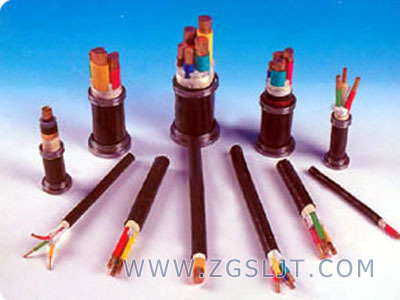

更多产品图片：

   产品详细介绍
产品标准
　　本产品按GB12527－90《额定电压0.6/1KV及以下架空绝缘电缆》及IEC60502《额定电压1－30KV挤包绝缘电力电缆及附件》等标准制造。
The product is manufactured according to the standards of GB 12527-90《Aerial insulated cables of rated voltages up to and including 1 KV》and IEC60502《Extruded solid dielectric power cables for rated voltages from 1KV to 30 KV》。
使用特性
额定电压Uo/U为0.6/1KV.
Rated voltage Uo/u:0.6/1KV.
电缆导体的长期允许工作不超过湿度：
聚氯乙烯、聚乙烯绝缘架空电缆：70℃；
交联聚乙烯绝缘架空电缆：90℃。
Max.permissible continuous temperature:
PVC、PE insulated aerial cables:70℃
XLPE insulated aerial cables:90℃.
短路时（***长持续时间不超过5秒）电缆导体的***高温度应不超过：
聚氯乙烯绝缘架空电缆：160℃;
聚乙烯绝缘架空电缆：130℃；
交联聚乙烯绝缘架空电缆：250℃。
Max.short-circuit temperature of the conductor shall not execeed:
PVC insulated aerial cables: 160℃;
PE insulated aerial cables: 130℃;
XLPE insulated aerial cables: 250℃.
电缆敷设时环境温度应不低于-20℃。than 6 times the diameter of cables .
The installation ambient temperature should not below -20℃。
电缆的允许弯曲半径：
电缆外径（D）小于25mm时，应不小于电缆外径的4倍；
电缆外径（D）等于或大于25mm时，应不小于电缆外径的6倍。
The bending radius of cables are recommend as follows:
When the diameter of cables less than 25 mm : not less than 4 times the diameter of cables ;
When the diameter of cables not less than 25 mm : not less
当电缆使用于交流系统时，电缆的额定电压至少应等于该系统的额定电压；当电缆使用地直流系统时，该系统的额定电压应不大于电缆额定电压的1.5倍。
When the cables use in alternating current system, rated voltage of cables should be at least equal the rated voltage of the system; When the cables use in direct current system,rated voltage should be not greater than 1.5 times of the rated voltage of the cables .
电缆的型号、名称

型号 Type 名称 Designation 主要用途 Main usefulness
JKV 铜芯聚氯 乙烯绝缘架空电缆 Copper conductor PVC insulated aerial cables 架空固定敷设、引户线等
JKLV 铝芯聚氯 乙烯绝缘架空电缆 Aluminum conductor PVC insulated aerial cables
JKLHV 铝合金芯聚氯 乙烯绝缘架空电缆 Aluminum alloy conductor PVC insulated aerial cables
JKY 铜芯聚 乙烯绝缘架空电缆 Copper conductor PE insulated aerial cables
JKLY 铝芯聚 乙烯绝缘架空电缆 Aluminum conductor PE insulated aerial cables           www.zgsljt.com
JKLHY 铝合金芯聚 乙烯绝缘架空电缆 Aluminum alloy conductor PE insulated aerial cables
JKYJ 铜芯交联聚 乙烯绝缘架空电缆 Copper conductor XLPE insulated aerial cables
JKLYJ 铝芯交联聚 乙烯绝缘架空电缆 Aluminum conductor XLPE insulated aerial cables
JKLHYJ 铝合金芯交联聚 乙烯绝缘架空电缆 Aluminum alloy conductor XLPE insulated aerial cables
JKLGV 钢芯铝绞线芯聚氯 乙烯绝缘架空电缆 ACSR conductor PVC insulated aerial cables
JKLGY 钢芯铝绞线芯聚 乙烯绝缘架空电缆 ACSR conductor PE insulated aerial cables
JKLGYJ 钢芯铝绞线芯交联聚 乙烯绝缘架空电缆 ACSR conductor XLPE insulated aerial cables
电缆的规格

型号
Type		 芯数
Cores Number		 额定电压
Rated Voltage kv		 标称截面 mm2
JKV 、 JKLV 、 JKLHY 、 JKY 、 JKLY 、 JKLHY 、 JKYJ 、 JKLYJ 、 JKLHYJ 、 JKLGV 、 JKLGY 、 JKLGYJ 1 0.6/1 10~240
2.4 10~240
JKLV 、 JKLY 、 JKLYJ 3+K* 10~240
电缆结构图
电缆的结构和技术参数
额定电压10KV\35KV架空绝缘电缆
Aerial insulated cables with rated voltage 10KV and 35KV
产品标准
　　本产品接GB14049《额定电压10KV、35KV架空绝缘电缆》及IEC60502《额定电压1－30KV挤包绝缘电力电缆及附件》等标准制造。
The product is manufactured according to the standards of GB14049《Aerial insulated cables of rated voltages 10KV and 35KV》and IEC60502《Extruded solid dielectric power cables for rated voltages from 1KV to 30KV》。

使用电压为10KV、35KV
Rated voltage ：10KV、35KV
电缆导体的长期允许工作不超过温度：
高密度聚乙烯绝缘架空电缆：75℃；
交联聚乙烯绝缘架空电缆：90℃。
Max.permissible continuous temerature:
HDPE insulated aerial cables: 75℃；
XLPE insulated aerial cables ：90℃。
短路时（***长持续时间不超过5秒）电缆导体的***高温度应不超过：
高密度聚乙烯绝缘架空电缆：150℃；
交联聚乙烯绝缘架空电缆：250℃.
Max.short –circuit temperature of the conductor shall not exceed:
HDPE insulated aerial cables: 150℃；
XLPE insulated aerial cables:250℃。
电缆敷设时环境温度应不低于-20℃
The installation ambient temperature should not below -20℃.
电缆的允许弯曲半径：
单芯电缆：应不小于电缆外径的20倍；
多芯电缆：应不小于电缆外径的15倍。
The bending radius of cables are recommend as follows :
Single cable:not less than 20 times the diameter of cables;
Multi-core cables :not less than 6 times the diameter of cables.
型号 Type 名称
Designation
JKYJ 铜芯交联聚乙烯绝缘架空电缆 Copper conductor XLPE insulated aerial cables
JKTRYJ 软铜芯交联聚乙烯绝缘架空电缆 Flexible copper conductor XLPE insulated aerial cables
JKLYJ 铝芯交联聚乙烯绝缘架空电缆 Aluminum conductor XLPE insulated aerial cables
JKLGYJ 钢芯铝绞线芯交联聚乙烯绝缘架空电缆 ACSR conductor XLPE insulated aerial cables
JKLHYJ 铝合金芯交联聚乙烯绝缘架空电缆 Aluminum alloy conductor XLPE insulated aerial cables
JKY 铜芯聚乙烯绝缘架空电缆 Copper conductor PE insulated aerial cables
JKTRY 软铜芯聚乙烯绝缘架空电缆 Flexible copper conductor PE insulated aerial cables
JKLY 铝芯聚乙烯绝缘架空电缆 Aluminum conductor PE insulated aerial cables
JKLGY 钢芯铝绞线芯聚乙烯绝缘架空电缆 ACSR conductor PE insulated aerial cables
JKLHY 铝合金芯聚乙烯绝缘架空电缆 Aluminum alloy conductor PE insulated aerial cables
JKLYJ/Q 铝芯轻型交联聚乙烯薄绝缘架空电缆 Aluminum conductor light type XPPE thinness insulated aerial cables
JKLHYJ/Q 铝合金芯轻型聚乙烯薄绝缘架空电缆 Aluminum alloy conductor light type XLPE thinness insulated aerial cables
JKLGYJ/Q 钢芯铝绞线芯轻型交联聚乙烯薄绝缘架空电缆 ACSR conductor light type XLPE thinness insulated aerial cables
JKLY/Q 铝芯轻型聚乙烯薄绝缘架空电缆 Aluminum conductor light type PE thinness insulated aerial cables
JKLHY/Q 铝合金芯轻型聚乙烯薄绝缘架空电缆 Aluminum alloy conductor light type PE thinness insulated aerial cables
JKLGY/Q 钢芯铝绞线芯轻型聚乙烯薄乙烯薄绝缘架空电缆 ACSR conductor light type PE thinness insulated aerial cables
电缆的规格
型号
Type		 芯数 Cores Number 额定电压 Rated Vollage KV
10 35
导体标称截面 mm 2 Normal cross-section of conductor

JKYJ 、 JKTRYJ 、 JKLYJ 、 JKLHYJ 、 JKLGYJ

 1 10~300 50~300

JKY 、 JKTRY 、 JKLY 、 JKLHY 、 JKLGY 、 JKLYJ/Q 、 JKLHYJ/Q 、 JKLY/Q 、 JKLHY/Q 、 JKLGYJ/Q 、 JKLGY/Q

 1 10~300 —
电缆的结构和技术参数
10KV钢芯铝绞线芯架空绝缘电缆（JKLGYJ、JKLGY）
10KV ACSR conductor aerial insulated cables
导体标称截面 Nominal cross-section of conductor 导体外径 Conductor approx.diameter

导体屏蔽厚度 Conductor screen thickness

 绝缘标称厚度 Insulation nominal thickness 电缆参考外径 Single cable approx.diameter 电缆参考重量 Single cable approx.weight 电缆拉断力 Single cable draggle force at break
Mm2 mm mm 3.4 mm Kg/km N
25/4 6.6 0.5 3.4 14.4 239 9290
35/6 7.8 0.5 3.4 15.6 295 12630
50/8 9.1 0.5 3.4 16.9 367 16870
50/30 11.1 0.5 3.4 18.9 565 42620
70/10 10.9 0.5 3.4 18.7 473 23390
70/40 13.1 0.6 3.4 21.1 743 58300
95/15 12.9 0.6 3.4 20.9 610 35000
95/20 13.1 0.6 3.4 21.1 639 37200
95/55 15.3 0.6 3.4 23.3 966 78110
120/7 13.6 0.6 3.4 21.6 614 27570
120/20 14.4 0.6 3.4 22.4 723 41000
120/25 14.7 0.6 3.4 22.7 770 47880
120/70 17.2 0.6 3.4 25.2 1176 98370
150/8 15.1 0.6 3.4 23.1 731 32860
150/20 15.8 0.6 3.4 23.8 827 46630
150/25 16.1 0.6 3.4 24.1 874 54110
150/35 16.6 0.6 3.4 24.6 961 65020
185/10 16.7 0.6 3.4 24.7 862 40880
185/25 17.6 0.6 3.4 25.6 987 59420
185/30 17.8 0.6 3.4 25.8 64320
185/45 18.4 0.6 3.4 26.4 1032 80190
210/10 17.9 0.6 3.4 25.9 1147 45140
210/25 18.8 0.6 3.4 26.8 963 65990
210/35 19.1 0.6 3.4 27.1 1102 74250
210/50 19.7 0.6 3.4 27.7 1163 90830
240/30 20.0 0.6 3.4 28.0 1286 75620
240/40 20.3 0.6 3.4 28.3 1225 83370
240/55 21.0 0.6 3.4 29.0 1286 102100
300/15 21.4 0.6 3.4 29.4 1434 68060
300/20 21.6 0.6 3.4 29.6 1280 75680
300/25 21.9 0.6 3.4 29.9 1380 83410
300/40 22.3 0.6 3.4 30.3 1479 92220
300/50 22.7 0.6 3.4 30.7 1563 103400
300/70 23.5 0.6 3.4 31.5 1752 128000
