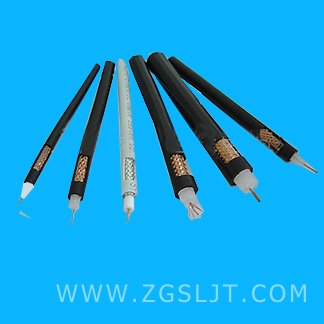

发泡聚乙烯绝缘射频同轴电缆
1、产品型号：
系列产品名称SYWV 物理发泡聚乙烯绝缘聚氯乙烯护套射频同轴电缆
SYFV 化学发泡聚乙烯绝缘聚氯乙烯护套射频同轴电缆
SYWY 物理发泡聚乙烯绝缘聚乙烯护套射频同轴电缆
SYFY 化学发泡聚乙烯绝缘聚乙烯护套射频同轴电缆
SYWLY物理发泡聚乙烯绝缘铝管外导体聚乙烯护套射频同轴电缆
2、产品使用特性：
1 电缆使用环境温度为:-25℃~70℃
2 电缆具有均匀的特性阻抗。
3 电缆具有低损耗、低传输延迟、***小衰减
3.适用范围
适用于闭路电视系统有线电视系统及其它电子装置。
4、技术参数：www.zgsljt.com
泡沫聚乙烯绝缘同轴电缆（SYWV、SYFV、SYWY、SYFY、 SYWLY）系列产品主要技术参数
|
电缆型号 |
内导体结构mm |
绝缘外径mm |
屏蔽形式 |
电缆外径mm |
特性阻抗Ω |
衰减常数(20℃) |
|
频率
(MHz) |
衰减≤dB/100m |
|
SYFV-75-3 SYWV-75-3 |
1×0.60 |
3.0±0.20 |
铜丝(或镀锡)编织(可带铝箔) |
2.8±0.2 |
75±3 |
50 |
7.2 |
|
200 |
14.6 |
|
550 |
25.2 |
|
800 |
30.5 |
|
SYFV-75-5 SYWV-75-5 |
1×1.00 |
4.80±0.20 |
铝箔+镀锡铜丝编织或
铝箔+合金丝编织 |
7.2±0.3 |
75±3 |
50 |
4.8 |
|
200 |
9.7 |
|
550 |
16.8 |
|
800 |
20.3 |
|
SYFV(Y)-75-7 SYWV(Y)-75-7 |
1×1.66 |
7.25±0.25 |
铝箔+镀锡铜丝编织或
铝箔+合金丝编织 |
10.3±0.3 |
75±2.5 |
50 |
3.2 |
|
200 |
6.4 |
|
550 |
10.7 |
|
800 |
13.3 |
|
SYFV(Y)-75-9 SYWV(Y)-75-9 SYWLY-75-9 |
1×2.15 |
9.00±0.25 |
铝箔+镀锡铜丝编织或
铝箔+合金丝编织
铝管 |
12.3±0.3 |
75±2.5 |
50 |
2.4 |
|
200 |
5.0 |
|
550 |
8.5 |
|
800 |
10.4 |
|
SYWLY-75-9 |
1×2.77 |
11.50±0.30 |
铝管 |
15.0±0.4 |
75±2 |
50 |
1.9 |
|
200 |
3.9 |
|
550 |
6.7 |
|
800 |
8.2 | |
