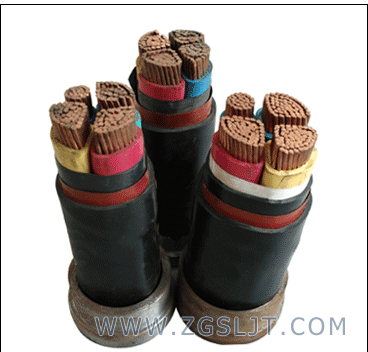

阻燃电力电缆
(GB12706-91和GA306.2-2001）
该产品适用于高层建筑、电站、冶金、化工、地铁等电缆敷设密度大，防火要求严格的场合。
1、型号及名称：
| 型号 |
名称www.zgsljt.com |
| ZR-C-VV |
聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆 |
| ZR-C-VV22 |
聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆 |
| ZR-C-YJV |
交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆 |
| ZR-C-YJV22 |
交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆 |
| ZR-C-YJV32 |
交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆 |
| ZR-C-YJV42 |
交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆 |
2、电缆的规格:
| 型号 |
标称截面(mm2) |
| 单芯 |
二芯 |
三芯 |
四芯 |
五芯 |
| ZR-C-W、ZR-C-YJV |
1.5-400 |
1.5-240 |
1.5-240 |
1.5-240 |
1.5-240 |
ZR-C-VV22、ZR-C-YJV22
ZR-C-YJV32、ZR-C-YJV42 |
- |
4-240 |
4-240 |
4-240 |
4-240 |
注：1、四芯电缆可分为四芯等截面或三大一小不等截面结钩；
2、五芯电缆可分为五芯等截面、三大二小或四大一小不等截面结构；
3、不等截面的四芯和五芯电缆的中性线以及不等截面五芯电缆接地芯的截面应符合以下规定：
主线芯
(mm2) |
中性线芯
(mm2) |
主线芯
(mm2) |
中性线芯
(mm2) |
主线芯
(mm2) |
中性线芯
(mm2) |
| 4 |
2.5 |
35 |
16 |
150 |
70 |
| 6 |
4 |
50 |
25 |
185 |
95 |
| 10 |
6 |
70 |
35 |
240 |
120 |
| 16 |
10 |
95 |
50 |
300 |
150 |
| 25 |
16 |
120 |
70 |
400 |
185 |
3、使用特性：
3.1、电缆导体长期允许工作温度应不超过70℃，短路时（***长持续时间不超过5S），电缆的***高温度不超过160℃。
3.2、成品电缆在室温下能承受交流50HZ、3.5KV的耐电压试验（持续时间5分钟不击穿）。
3.3、敷设电缆时的环境温度应不低于0℃，敷设时，不受落差限制，维修简便。
3.4、敷设电缆时其***小弯曲半径应不小于电缆外径的10倍，铠装电缆***小弯曲半径应不小于电缆的12倍，五芯电缆***小弯曲半径应不小于电缆外径的15倍。 |
