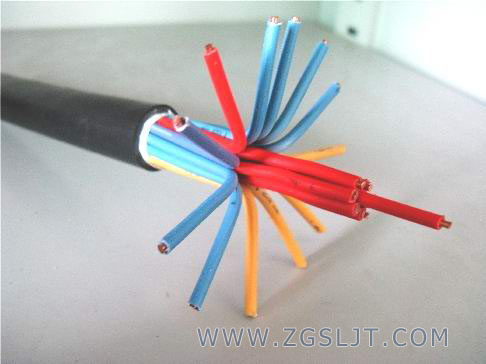

| 丁腈绝缘和护套控制软电缆
一：产品特点及用途
本产品适用于交流额定电压450/750V及以下移动用电器仪表连接线或信号传输，电缆具有耐寒、防油、抗拉、耐撕裂、柔软等特性，适合冶金、电力、机械、港口等行业具有移动等特殊要求场合使用。
二：产品执行标准
Q/HHTZH007.2
阻燃试验执行GB12666-90标准
三：使用特性
1． 交流额定电压：U0/U 450/750KV
***高工作温度：70℃(阻燃型为105℃)
2． ***低环境温度：固定敷设-40℃，非固定敷设-15℃
3． 电缆安装敷设温度应不低于-20℃。
四：基本型号及名称
|
(K)YVFR |
丁腈绝缘和护套控制软电缆www.zgsljt.com |
|
(K)YVFRP |
丁腈绝缘和护套铜编织屏蔽控制软电缆 |
备注：1 如需阻燃电缆，请在型号前加ZR。
2导体线芯中铜丝可以采用镀锡。
3 电缆如有特殊要求，可根据提供图纸生产或根据使用环境要求设计生产。
五：代号名称和含义
表2
|
项目 |
代号 |
说明 |
|
阻燃特性 |
ZR |
阻燃丁腈软电缆 |
|
系列代号 |
K |
控制电缆 |
|
绝缘护套材料 |
YVF |
丁腈 |
|
屏蔽材料 |
P |
铜丝编织屏蔽 |
|
P1 |
镀锡铜丝屏蔽 |
|
导体结构 |
A |
单股导体 |
|
B |
7股绞合导体 |
|
R |
多股绞合导体 |
六：主要技术指标
1． 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3。
2．20℃时绝缘电阻不小于50MΩ/KM
2． 成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
|
线芯*标称截面(mm2) |
导体结构
(根数*直径)
(B/R)
mm |
电缆***大外径(mm) |
参考重量(kg/km) |
|
YVFR |
YVFRP |
YVFR |
YVFRP |
|
2*0.75 |
24*0.20 |
7.0 |
8.2 |
83 |
123 |
|
2*1.0 |
32*0.20 |
8.0 |
9.1 |
92 |
137 |
|
2*1.5 |
48*0.20 |
9.2 |
10.5 |
124 |
174 |
|
2*2.5 |
51*0.25 |
10.5 |
11.8 |
166 |
220 |
|
3*0.75 |
24*0.20 |
8.5 |
9.8 |
103 |
143 |
|
3*1.0 |
32*0.20 |
9.0 |
10.2 |
110 |
152 |
|
3*1.5 |
48*0.20 |
9.5 |
10.7 |
136 |
177 |
|
3*2.5 |
51*0.25 |
12.5 |
13.8 |
190 |
243 |
|
4*0.75 |
24*0.20 |
9.0 |
10.2 |
120 |
160 |
|
4*1.0 |
32*0.20 |
9.3 |
10.9 |
130 |
173 |
|
4*1.5 |
48*0.20 |
11.0 |
12.5 |
161 |
205 |
|
4*2.5 |
51*0.25 |
13.5 |
14.9 |
230 |
270 |
|
5*0.75 |
24*0.20 |
10.0 |
11.5 |
128 |
168 |
|
5*1.0 |
32*0.20 |
11.0 |
12.5 |
150 |
220 |
|
5*1.5 |
48*0.20 |
12.0 |
13.5 |
200 |
270 |
|
5*2.5 |
51*0.25 |
14.0 |
15.2 |
300 |
390 |
|
7*0.75 |
24*0.20 |
10.5 |
11.5 |
151 |
221 |
|
7*1.0 |
32*0.20 |
12.5 |
14.2 |
172 |
241 |
|
7*1.5 |
48*0.20 |
13.0 |
14.6 |
240 |
298 |
|
7*2.5 |
51*0.25 |
15.5 |
16.5 |
360 |
380 |
|
8*0.75 |
24*0.20 |
13.5 |
14.5 |
175 |
234 |
|
8*1.0 |
32*0.20 |
14.0 |
15.2 |
200 |
233 |
|
8*1.5 |
48*0.20 |
15.0 |
16.6 |
288 |
291 |
|
8*2.5 |
51*0.25 |
16.0 |
17.2 |
420 |
580 |
|
10*0.75 |
24*0.20 |
14.1 |
15.4 |
220 |
320 |
|
10*1.0 |
32*0.20 |
15.0 |
16.0 |
270 |
394 |
|
10*1.5 |
48*0.20 |
17.1 |
18.1 |
355 |
480 |
|
10*2.5 |
51*0.25 |
19.0 |
20.1 |
520 |
650 |
|
12*0.75 |
24*0.20 |
13.0 |
14.5 |
255 |
365 |
|
12*1.0 |
32*0.20 |
14.2 |
15.4 |
297 |
397 |
|
12*1.5 |
48*0.20 |
16.0 |
17.2 |
382 |
520 |
|
12*2.5 |
51*0.25 |
20.0 |
21.5 |
597 |
690 |
|
14*0.75 |
24*0.20 |
17.0 |
18.0 |
290 |
390 |
|
14*1.0 |
32*0.20 |
17.6 |
19.0 |
341 |
470 |
|
14*1.5 |
48*0.20 |
19.0 |
20.0 |
460 |
580 |
|
14*2.5 |
51*0.25 |
21.0 |
22.0 |
590 |
790 |
|
19*0.75 |
24*0.20 |
15.8 |
16.8 |
350 |
480 |
|
19*1.0 |
32*0.20 |
17.0 |
18.0 |
420 |
550 |
|
19*1.5 |
48*0.20 |
20.0 |
21.0 |
540 |
660 |
|
19*2.5 |
51*0.25 |
23.0 |
24.2 |
855 |
1073 | |
