屏蔽电线AVP AVP RVVP RVP、RVP-90
产品名称：屏蔽电线AVP AVP RVVP RVP、RVP-90
产品编号：144159-751
产品型号：AVP AVP RVVP RVP、RVP-90
市场价格：面议 元/米
批发价格：面议 元/米
更新时间：2009.10.18
更多产品图片：

   产品详细介绍

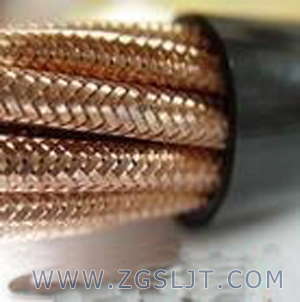

屏蔽电线

本产品适用于交流额定电压300/300V及以下电器、仪表、电子设备及自动化装置，电线（电缆）线芯长期允许工作温度70℃，AV-90型、RVP-90型，长期允许工作温度 90℃。
●主要技术性能 www.zgsljt.com
1、电线（电缆）的导体电阻，应符合表列规定。
2、两芯及以上电缆的绝缘线芯应绞合成缆，***外层绞合方向为右向。
3、电线（电缆）的绝缘线芯应经受交流电压50Hz 1500V实验5min

一、

AVP AVP-90 300/300V铜芯聚氯乙稀绝缘金属屏蔽电线

标称截面
根数/单线 标称直径
绝缘厚度 规定值
平均外径
mm
2O°C时导体电阻Ω/Km不大于
2O°C Ω/Km ≤
参考重量
上限
铜芯
镀锡铜芯
0.08 1/0.32 0.4 1.9 225.2 229.6 4.14
0.12 1/0.40 0.4 2.0 144.1 146.9 6.66
0.2 1/0.50 0.4 2.1 92.3 94 7.4
0.3 1/0.60 0.4 2.2 64.1 65.3 7.88
0.4 1/0.70 0.4 2.3 47.1 48 10.14
二、 RVVP 300/300V铜芯聚氯乙稀绝缘、金属屏蔽、聚氯乙稀护套软电缆（电线）
标称截面
mm2
根数/单线 标称直径
 mm
绝缘厚度 规定值
mm
护套厚度规定值 mm
平均外径
D
2O°C时导体电阻Ω/Km不大于
Conductor Resistance at 2O°C Ω/Km ≤
参考重量
Kg/Km
下限
上限
铜芯
镀锡铜芯
1×0.08 7/0.12 0.4 0.4 2.4 2.9 247 254 9.3
1×0.12 7/0.15 0.4 0.4 2.4 3.0 158 163 10.6
1×0.2 12/0.15 0.4 0.4 2.6 3.2 92.3 95 13.2
1×0.3 16/0.15 0.5 0.4 2.9 3.5 69.2 71.2 16.1
1×0.4 23/0.15 0.5 0.4 3.0 3.7 48.2 49.6 18.8
1×0.5 28/0.15 0.5 0.4 3.1 3.8 39 40.1 19.9
1×0.75 42/0.15 0.5 0.4 3.4 4.1 26 26.7 24.1
1×1.0 32/0.20 0.6 0.6 4.1 4.9 19.5 20 34.1
1×1.5 48/0.20 0.6 0.6 4.3 5.2 13.3 13.7 39.9
1×2.5 77/0.20 0.7 0.6 4.9 6.0 7.98 8.21 64.6
2×0.08 7/0.12 0.4 0.4 3.2 4.2 247 254 16.8
2×0.08 7/0.12 0.4 0.4 2.4×3.5 2.9×4.2 247 254 14.9
2×0.12 7/0.15 0.4 0.6 3.7 4.9 158 163 22.3
2×0.12 7/0.15 0.4 0.6 2.8×4 3.4×4.9 158 163 20.5
2×0.2 12/0.15 0.4 0.6 4.1 5.3 92.3 95 28.3
2×0.2 12/0.15 0.4 0.6 3.0×4.4 3.6×5.3 92.3 95 25.7
2×0.3 16/0.15 0.5 0.6 4.8 6.2 69.2 71.2 41.1
2×0.3 16/0.15 0.5 0.6 3.5×5.1 4.2×6.2 69.2 71.2 37.3
2×0.4 23/0.15 0.5 0.6 5.1 6.6 48.2 49.6 45.1
2×0.4 23/0.15 0.5 0.6 3.6×5.4 4.4×6.6 48.2 49.6 43.7
2×0.5 28/0.15 0.5 0.6 5.3 6.8 39 40.1 43.7
2×0.5 28/0.15 0.5 0.6 3.7×5.6 4.5×6.8 39 40.1 45.9
2×0.75 42/0.15 0.5 0.6 5.8 7.4 26 26.7 59.7
2×0.75 42/0.15 0.5 0.6 4×6.1 4.8×7.4 26 26.7 55.2
2×1 32/0.2 0.6 0.6 6.4 8.2 19.5 20 73.9
2×1 32/0.2 0.6 0.6 4.3×6.7 5.2×8.3 19.5 20 69.4
2×1.5 48/0.20 0.6 0.8 7.3 9.2 13.3 13.7 95.5
2×1.5 48/0.20 0.6 0.8 4.9×7.6 6.0×9.3 13.3 13.7 88.9
3×0.12 7/0.15 0.4 0.6 3.9 5.1 158 163 26.3
3×0.2 12/0.15 0.4 0.6 4.5 5.8 92.3 95 38.9
3×0.3 16/0.15 0.5 0.6 5.1 6.5 69.2 71.2 48.7
3×0.4 23/0.25 0.5 0.6 5.4 6.9 48.2 49.6 61.7
3×0.5 28/0.15 0.5 0.6 5.6 7.1 39 40.1 66.5
3×0.75 42/0.15 0.5 0.6 6.1 7.8 26 26.7 73.7
3×1.0 32/0.2 0.6 0.8 7.2 9.1 19.5 20 100.4
3×1.5 48/0.2 0.6 0.8 8.0 10.0 13.3 13.7 132.5
4×0.12 7/0.15 0.4 0.6 4.5 5.8 158 163 35.4
4×0.2 12/0.15 0.4 0.6 4.9 6.2 92.3 95 45.5
4×0.3 16/0.15 0.5 0.6 5.5 7.0 69.2 71.2 57.8
4×0.4 23/0.15 0.5 0.6 5.9 7.5 48.2 49.6 67.9
5×0.12 7/0.15 0.4 0.6 4.8 6.2 158 163 40.7
5×0.2 12/0.15 0.4 0.6 5.3 6.7 92.3 95 52.9
5×0.3 16/0.15 0.5 0.6 6.0 7.6 69.2 71.2 66.8
5×0.4 23/0.15 0.5 0.6 6.4 8.1 48.2 49.6 78.4
6-7×0.12 7/0.15 0.4 0.6 5.2 6.6 158 163 45.8
6-7×0.2 12/0.15 0.4 0.6 5.7 7.2 92.3 95 60.3
6-7×0.3 16/0.15 0.5 0.6 6.5 8.2 69.2 71.2 76.7
6-7×0.4 23/0.15 0.5 0.8 7.3 9.2 48.2 49.6 98.7
三、 RVP、RVP-90 300/300V铜芯聚氯乙烯绝缘金属屏蔽电线
标称截面
mm2
根数/单线 标称直径
mm
绝缘厚度 规定值
mm
平均外径
mm
2O°C时导体电阻Ω/Km不大于
 2O°C Ω/Km ≤
参考重量
Kg/Km
上限
铜芯
镀锡铜芯
1×0.08 7/0.12 0.4 1.9 247 254 4.8
1×0.12 7/0.15 0.4 2.0 158 163 6.0
1×0.2 12/0.15 0.4 2.2 92.3 95 8.4
1×0.3 16/0.15 0.5 2.6 69.2 71.2 10.8
1×0.4 23/0.15 0.5 3.0 48.2 49.6 15.9
1×0.5 28/0.15 0.5 3.1 39 40.1 16.9
1×0.75 42/0.15 0.5 3.4 26 26.7 21
1×1.0 32/0.20 0.6 3.8 19.5 20 26.8
1×1.5 48/0.20 0.6 4.1 13.3 13.7 32.1
1×2.5 77/0.20 0.7 4.9 7.98 8.21 48.3
2×0.08 7/0.12 0.4 3.3 247 254 9.6
2×0.08 7/0.12 0.4 1.9×3.3 247 254 8.8
2×0.12 7/0.15 0.4 3.5 158 163 10.8
2×0.12 7/0.15 0.4 2.0×3.5 158 163 10.0
2×0.2 12/0.15 0.4 3.9 92.3 95 16.0
2×0.2 12/0.15 0.4 2.2×3.9 92.3 95 14.5
2×0.3 16/0.15 0.5 4.8 69.2 71.2 26.0
2×0.3 16/0.15 0.5 2.8×4.8 69.2 71.2 23.1
2×0.4 23/0.15 0.5 5.2 48.2 49.6 30.7
2×0.4 23/0.15 0.5 3.0×5.2 48.2 49.6 28.1
2×0.5 28/0.15 0.5 5.4 39 40.1 30.9
2×0.5 28/0.15 0.5 3.1×5.4 39 40.1 30.1
2×0.75 42/0.15 0.5 6.0 26 26.7 41.1
2×0.75 42/0.15 0.5 3.4×6.0 26 26.7 37.6
2×1 32/0.2 0.6 6.8 19.5 20 52.5
2×1 32/0.2 0.6 3.8×6.8 19.5 20 48.6
2×1.5 48/0.20 0.6 7.4 13.3 13.7 64.0
2×1.5 48/0.20 0.6 4.1×7.4 13.3 13.7 59.6
