应用：
JRLX/T导线已经被专门设计用于架空输配电线路。
电力输配电用碳纤维复合芯铝绞线的优点：
●载流量是常规钢芯铝绞线两倍，在不进行改造杆、塔情况下可以重新架设新线.
碳纤维复合芯铝绞线中的铝导线截面积比钢芯铝绞线多29%。
在200℃高温下能有效运行，而常规钢芯铝绞线的使用温度为100℃。
●实际上消除弧垂，不受铝的长期蠕变影响。
●使用常规安装方法、工具和金具，无需特殊工具或特殊培训。
●通过使用较少的杆、塔，降低建造成本。由于强度高，可以加大杆、塔之间的跨度，减少20%以上的杆、塔。www.zgsljt.com
●耐环境恶化性能好。不生锈，不腐蚀，不与铝导线或其它部件产生电解反应，可以循环利用。
●较高的运行效率有助于降低运行成本，可以满足传输标准。
在相同传输容量下，线损减少29%，能减少发电容量，节约能源成本。
执行标准：ASTM或CSA ASTM 导线总截面积 0.3819英吋2（246.4mm2）
铝线截面积 431千圆密尔（218.4mm2） 环形铝面积 463.4千圆密尔（234.8mm2）
电缆计算外径 0.720英吋（18.29mm） 填充系数 93%
复合芯直径 0.2350英吋（5.97mm） 设计铝面积 431.0千圆密尔（218.4mm2）
复合芯根数 1 实际铝面积 431.0千圆密尔（218.4mm2）
铝线层数 2 铝线根数 16
第一层的单线根数 6 第一层中的铝 37.30%
第二层的单线根数 10 第二层中的铝 62.70%
复合芯
外层铝导电率（%IACS） 63.0% 所有导线符合ASTM B857
芯导电率（%IACS） 0% 1350－O型铝符合ASTM B609
运行频率 60Hz 远东复合玻璃纤维/碳纤维芯
机械性能：
铝1350 复合芯 合计
导线重量 405磅/千英尺 603kg/km 35磅/千英尺 52kg/km 440磅/千英尺 655kg/km
导线面积 0.3385平方英吋 218.4mm2 0.0434平方英吋 28.0mm2 0.3819平方英吋 246.4mm2
导线综合拉断力 16300磅(72458N)
热容 97.3w.s/ft /℉ 175.2…../ ℃
电气性能：60Hz
温度 交流电阻 结构

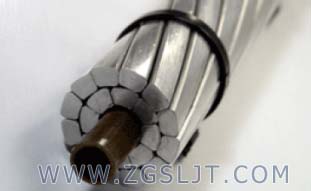

20℃ 0.2069欧姆/英里(0.1286Ω/km) JLX/T是复合芯梯形铝线同心层绞
25℃ 0.2112欧姆/英里(0.1313Ω/km) 导线。JLX/T在设计上与常规钢芯铝
50℃ 0.2325欧姆/英里(0.1445Ω/km) 绞线保持相同的外径。与较小外径的复
75℃ 0.2539欧姆/英里(0.1578Ω/km) 合芯相匹配，紧密的梯形铝线形成了TW
100℃ 0.2752欧姆/英里(0.1710Ω/km) 导线比常规钢芯铝绞线的铝截面超过约
125℃ 0.2966欧姆/英里(0.1843Ω/km) 29%
150℃ 0.3180欧姆/英里(0.1976Ω/km) zl****的高强度复合芯形成导线的中心，
175℃ 0.3394欧姆/英里(0.2109Ω/km) 其上绞合2，3或4层1350－O型全
200℃ 0.3608欧姆/英里(0.2242Ω/km) 退火铝线（ASTM B609）。高强度复
合芯不生锈，不腐蚀，不与铝导线或其它物
产生电解反应。
GMR（几何平均半径）
1英尺（0.3048米）时的感抗 60Hz时0.4531欧姆/英里(0.2816Ω/km)
1英尺（0.3048米）时的容抗 0.1040兆欧/英里(0.0646MΩ/km)
铝线绞合系数＝1.0215
载流量表
导线 代号：LINNET 等效铝单线直径：0.1641英吋(4.17mm)
规格：431千圆密尔（218.4mm2） 复合芯单线直径：0.2350英吋(5.97mm)
绞合结构：16/1 外径：0.720英吋(18.29mm)
辐照系数：0.50 铝导电率：63.0%IACS
复合芯导电率：0%IACS
运行条件：环境温度：25℃，侧风速：2.00英尺/秒 (0.61米/秒) |
