用途：本产品适用于共用天线系统，闭路电视系统等信号传输，该电缆具有衰减小，抗干扰强等特点。

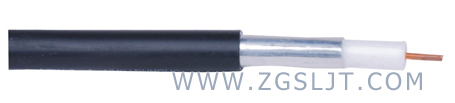

SYWV（Y）聚乙烯物理发泡绝缘同轴射频电缆产品结构尺寸。
|
项目 |
尺寸 |
|
SYWV（Y）-75-5 |
SYWV（Y）-75-7 |
SYWV（Y）-75-9 |
SYWV（Y）-75-12 |
|
内导体直径（mm） |
1.00±0.02 |
1.66±0.02 |
2.15±0.03 |
2.77±0.03 |
|
发泡介质（绝缘体）外径（mm） |
4.80±0.20 |
7.25±0.20 |
9.00±0.25 |
11.50±0.30 |
|
外导体 |
铝塑复合带或铝箔+镀锡软铜丝编织，编织用镀锡软铜丝的标称直径（mm） |
0.12～0.15 |
0.12～0.15 |
0.12～0.18 |
0.12～0.20 |
|
外导体的***大直径（mm）编织角≤45° 填充系数0.23（***小） |
5.8 |
8.3 |
10.1 |
12.6 |
|
护套 |
厚度（mm）≥ |
0.70 |
0.85 |
0.96 |
1.00 |
|
外径（mm） |
7.2±0.30 |
10.3±0.30 |
12.2±0.40 |
15.40±0.40 |
|
交货长度 |
每卷长度（m）≮ |
100 |
100 |
200 |
200 |
|
短断（m）≥ |
20 |
50 |
50 |
50 |
|
-7、-9、-12每根长度以订货要求长度为准。 |
SYWV（Y）聚乙烯物理发泡绝缘同轴射频电缆产品电气性能
|
项目 |
尺寸 |
|
SYWV（Y）-75-5 |
SYWV（Y）-75-7 |
SYWV（Y）-75-9 |
SYWV（Y）-75-12 |
|
缆芯介电强度（kv）40-60Hz lmin＞ |
1.6 |
1.6 |
1.6 |
1.6 |
|
绝缘电阻（MΩ·km）500V直流＞ |
10000 |
10000 |
10000 |
10000 |
|
护套介电强度（kv）＞ |
火花试验（kv）40-60Hz |
3.0 |
5.0 |
8.0 |
8.0 |
|
浸水试验（kv）40-60Hz |
2.0 |
3.0 |
5.0 |
5.0 |
|
特性阻抗（Ω）200MHz
|
75±3.0 |
75±2.5 |
75±2.5 |
7.5±2.0 |
|
压减常数DB/100M＜ |
50MHz |
4.9 |
3.1 |
2.6 |
2.0 |
|
200MHz |
9.9 |
6.5 |
5.2 |
4.1 |
|
550MHz |
16.8 |
10.7 |
8.5 |
6.7 |
|
800MHz |
21.0 |
13.9 |
11.5 |
92 |
|
回波损耗＞ |
VHF |
20 |
20 |
20 |
23 |
|
VHF |
18 |
18 |
18 |
20 |
SYV实心聚乙烯绝缘射频电缆：
|
型号 |
电缆结构参数 |
|
内导体 |
绝缘 |
外导体 |
护套 |
|
结构根数/直径 mm |
外径 mm |
结构 |
标称厚度mm |
***薄厚度mm |
外径 mm |
|
SYV75-2 |
7/0.08 |
1.5±0.10 |
单编织层 |
0.43 |
0.30 |
2.9±0.10 |
|
SYV75-3 |
7/0.17 |
3.0±0.15 |
单编织层 |
0.66 |
0.45 |
5.0±0.25 |
|
SYV75-5-1 |
1/0.72 |
4.6±0.20 |
单编织层 |
0.90 |
0.60 |
7.1±0.30 |
|
SYV75-5-2 |
7/0.26 |
4.6±0.20 |
单编织层 |
0.90 |
0.60 |
7.1±0.30 |
|
SYV75-7 |
7/0.40 |
7.30±0.25 |
单编织层 |
1.0 |
0.70 |
10.2±0.30 |
|
SYV75-9 |
1/1.37 |
9.0±0.30 |
单编织层 |
1.2 |
0.80 |
12.4±0.40 |
|
SYV50-2-1 |
7/0.15 |
1.5±0.10 |
单编织层 |
0.43 |
0.30 |
2.9±0.10 |
|
SYV50-2-2 |
1/0.68 |
2.2±0.10 |
单编织层 |
0.56 |
0.40 |
4.0±0.20 |
|
SYV50-3 |
1/0.90 |
3.0±0.15 |
单编织层 |
0.66 |
0.45 |
5.0±0.25 |
|
SYV50-5-1 |
1/1.37 |
4.6±0.20 |
单编织层 |
0.90 |
0.60 |
7.0±0.30 |
|
SYV50-5-2 |
1/1.37 |
4.6±0.20 |
双编织层 |
0.90 |
0.60 |
7.8±0.30 |
|
SYV50-7-1 |
7/0.76 |
7.3±0.25 |
单编织层 |
1.0 |
0.70 |
10.2±0.30 |
|
SYV50-7-2 |
7/0.76 |
7.3±0.25 |
双编织层 |
1.0 |
0.70 |
11.2±0.30 |
SYKV 纵孔聚乙烯绝缘射频电缆：www.zgsljt.com
|
结构 |
型号Type |
内导体 mm |
绝缘外径 mm |
绝缘电阻≥MΩ.km |
特性阻抗 Ω |
电容Cap≤pf/m |
衰减常数 dB/100m≤ |
参考重量kg/km |
|
50MHz |
200MHz |
800MHz |
|
纵孔绝缘 |
SYKV-75-5 |
1/1.00 |
4.8 |
5000 |
75±3 |
60 |
5.3 |
10.8 |
22.9 |
50 |
|
SYKV-75-7 |
1/1.60 |
7.3 |
5000 |
75±3 |
60 |
3.4 |
7.1 |
15.2 |
95 |
|
SYKV-75-9 |
1/2.00 |
9.0 |
5000 |
75±3 |
60 |
2.8 |
5.7 |
12.5 |
153 | |
