| 技术参数 |
| |
 用途

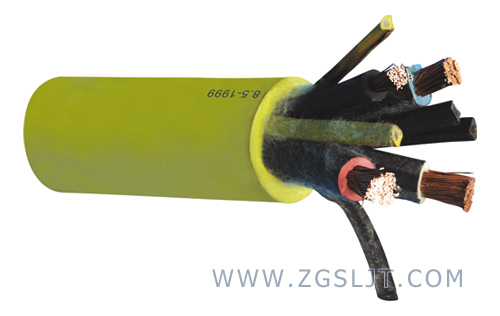

本产品为矿用橡套软电缆系列产品。适用于额定电压Uo/U为1.9/3.3kV及以下采煤机及类似设备装置作电源连接。 | |
使用条件
线芯长期允许工作温度为65℃，电缆的***小弯曲半径为电缆直径的6倍。黄色护套电缆不得在日光下长期暴露。www.zgsljt.com |
| 型号、名称、用途 |
|
型号 |
名 称 |
用途 |
|
MC-0.38/0.66 |
采煤机橡套软电缆 |
额定电压为0.38/0.66KV采煤及类似设备的电源连接 |
|
MCP-0.38/0.66 |
采煤机屏蔽橡套软电缆 |
额定电压为0.38/0.66KV采煤及类似设备的电源连接 |
|
MCP-0.66/1.14 |
采煤机屏蔽橡套软电缆 |
额定电压为0.66/1.44KV采煤及类似设备的电源连接 |
|
MCP-1.9/3.3 |
采煤机屏蔽橡套软电缆 |
额定电压为1.9/3.3KV采煤及类似设备的电源连接 | |
| 规格尺寸 |
|
芯数×标称截面(mm2) |
动力线芯绝缘
标称厚度
(mm) |
护套标称厚度
(mm) |
电缆外径(mm) |
|
动力线芯 |
地线芯 |
控制线芯 |
MC-0.38/0.66 |
MCP-0.38/0.66 |
|
***小值 |
***大值 |
***小值 |
***大值 |
|
3×16 |
1×4 |
3×2.5 |
1.6 |
4.5
|
31.3 |
34.4 |
33.2 |
36.5 |
|
3×25 |
1×6 |
4×2.5 |
1.8 |
5.5
|
38.4 |
41.0 |
40.3 |
44.3 |
|
3×35 |
1×6 |
4×4 |
1.8 |
5.5 |
43.9 |
48.3 |
45.8 |
50.4 |
|
3×50 |
1×10 |
7×4 |
2.0 |
5.5
|
47.7 |
51.0 |
51.5 |
55.0 | |
| |
|
芯数×标称截面(mm2) |
标称厚度(mm) |
电缆外径(mm) |
|
动力线芯 |
地线芯 |
控制线芯 |
动力线芯绝缘
(mm) |
护套(A型) |
护套(B型) |
MCP-1.9/3.3 |
|
A型
***小值 |
B型
***大值 |
A型
***小值 |
B型
***大值 |
|
3×35 |
1×16 |
- |
2.0 |
6.0 |
7.0 |
47.8 |
51.0 |
53.2 |
58.7 |
|
3×50 |
1×10 |
3×16/3 |
2.2 |
7.0 |
7.5
|
53.5 |
58.9 |
59.0 |
63.0 |
|
3×75 |
1×16 |
3×25/3 |
2.2 |
7.0 |
7.5 |
58.9 |
63.0 |
63.8 |
70.2 |
|
3×95 |
1×25 |
3×35/3 |
2.4 |
7.0 |
7.5
|
64.9 |
71.4 |
68.7 |
75.6 | |
| |
|
芯数×标称截面(mm2) |
标称厚度(mm) |
电缆外径(mm) |
|
动力线芯 |
地线芯 |
控制线芯 |
动力线芯绝缘
(mm) |
护套
(A型) |
护套
(B型) |
MCP-1.9/3.3 |
|
A型
***小值 |
A型
***大值 |
B型
***小值 |
B型
***大值 |
|
3×35 |
1×16 |
3×16/3 |
2.8 |
6.0 |
7.0 |
52.1 |
56.8 |
60.0 |
63.0 |
|
3×50 |
1×10 |
3×25/3 |
2.8 |
7.0 |
7.5
|
56.4 |
62.0 |
63.8 |
70.2 |
|
3×75 |
1×16 |
3×35/3 |
3.0 |
7.0 |
7.5 |
62.7 |
69.0 |
69.0 |
75.9 |
|
3×95 |
1×25 |
3×50/3 |
3.0 |
7.0 |
7.5
|
67.8 |
74.6 |
73.1 |
78.0 | |
| |
| 技术要求 |
| 电缆的导体的绝缘电阻符合表5规定。 |
表5 |
|
线芯类型 |
标称截面
(mm2) |
20℃绝缘电阻(MΩ.km) |
|
额定电压0.66/1.14kV
及以下 |
额定电压1.9/3.3kV |
|
动力线芯 |
16 |
≥120 |
－ |
|
25 |
≥120 |
－ |
|
35 |
≥100 |
≥380 |
|
50 |
≥100 |
≥350 |
|
70 |
≥80 |
≥320 |
|
95 |
≥80 |
≥280 |
|
控制线芯 |
|
≥100 |
≥100 | |
