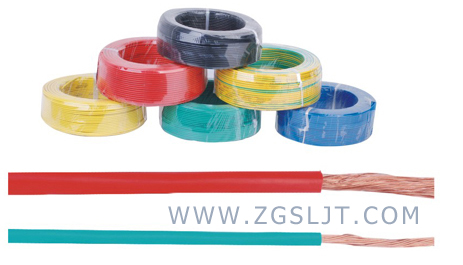

本产品适用于额定电压450/750V及以下电气设备装置作动力连接线。
电缆型号及组合表示方法
型号用数字含义及组合表示方法
GB5023中包括各种电缆型号用二个数字命名，放在该标准后面。第一个数字表示电缆的基本分类；第二个数字表示在基本分类中的特定型式。
分类和型号如下：
0——固定布线用无护套电缆
01——一般用途单芯硬导体无护套电缆（227IEC 01）
02——一般用途单芯软导体无护套电缆（227IEC 02）
05——内部布线用导体温度为 70℃的单芯实心导体无护套电缆（227IEC 05）
06——内部布线用导体温度为70℃的单芯软导体无护套电缆（227IEC 06）
07——内部布线用导体温度为90℃的单芯实心导体无护套电缆（227IEC 07）
08——内部布线用导体温度为90℃的单芯软导体无护套电缆（227IEC 08）
1——固定布线用护套电缆www.zgsljt.com
10——软型聚氯乙烯护套电缆（227IEC 10）
4——轻型无护套软电缆
42——扁形无护套软线（227IEC 42）
43——户内装饰照明回路用软线（227IEC 43）
5——般用途护套软电缆
52——轻型聚氯乙烯护套软线（227IEC 52）
53——普通聚氯乙烯护套软线（227IEC 53）
聚氯乙烯绝缘电缆名称、型号对照如表1。
表1
|
序号 |
名 称 |
GB 5023.1～6023.7-1997 |
GB 5023.1～5023.3-85 |
|
1
2
3
4
5
6
7
8
9
10
11 |
一般用途单芯硬导体无护套电缆
一般用途单芯导体无护套电缆
内部布线用导体温度为70℃的单芯实心导体无护套电缆
内部布线用导体温度为70℃的单芯软导体无护套电
内部布线用导体温度为90℃的单芯实心导体无护套电缆
内部布线用导体温度为90℃的单芯软导体无护套电缆轻型聚氯乙烯护套电缆
扁形无护套软线
户内装饰照明回路用软线
轻型聚氯乙烯护套软线
普通聚氯乙烯护套软线 |
227 IEC 01
227 IEC 02
227 IEC 05
227 IEC 06
227 IEC 07
227 IEC 08
227 IEC 10
227 IEC 42
227 IEC 43
227 IEC 52
227 IEC 53 |
BV
RV
BV
RV
BV-90
RV-90
BVV
RVB
SVR
RVV
RVV |
各型号电缆系列规格结构、技术参数
一般用途单芯硬导体无护套电缆，如表2。
表2 227 IEC 01(BV)型电缆的综合数据
|
导体标称截面
mm2 |
导体种类 |
绝缘厚度规定值mm |
平均外径上限
mm |
70℃时***小绝缘电阻
ＭΩ·km |
|
1.5
1.5
2.5
2.5
4
4
6
6
10
10
16
25
35
50
70
95
120
150
185
240
300
400 |
1
2
1
2
1
2
1
2
1
2
2
2
2
2
2
2
2
2
２
２
２
２ |
0.7
0.7
0.8
0.8,
0.8
0.8
0.8
0.8
1.0
1.0
1.0
1.2
1.2
1.4
1.4
1.6
1.6
1.8
2.0
2.2
2.4
2.6 |
3.3
3.4
3.9
4.2
4.4
4.8
4.9
5.4
6.4
6.8
8.0
9.8
11.0
13.0
15.0
17.0
19.0
21.0
23.5
26.5
29.5
33.5 |
0.011
0.010
0.010
0.009
0.0085
0.0077
0.0070
0.0065
0.0070
0.0065
0.0050
0.0050
0.0040
0.0045
0.0035
0.0035
0.0032
0.0032
0.0032
0.0032
0.0030
0.0028 |
注：（1）按GB/T3956-97规定：正常使用时，导体温度***高为70℃。
（2）绝缘料应采用PVC/C型聚氯乙烯混合物。
（3）平均外径应不大于表中规定的上限值。
一般用途单芯软导体无护套电缆，如表3。
表3 227 IEC 02(RV)型电缆的综合数据
|
导体标称截面
mm2 |
绝缘厚度规定值
mm |
平均外径上限
mm |
70℃时***小绝缘电阻
MΩ·KM |
|
1.5
2.5
4
6
10
16
25 |
0.7
0.8
0.8
0.8
1.0
1.0
1.2 |
3.5
4.2
4.8
6.3
7.6
8.8
11.0 |
0.010
0.009
0.007
0.006
0.0056
0.0046
0.0044 |
续表3 227 IEC 02(RV)型电缆的综合数据
|
导体标称截面
mm2 |
绝缘厚度规定值
mm |
平均外径上限
mm |
70℃时***小绝缘电阻
MΩ·KM |
|
35
50
70
95
120
150
185
240 |
1.2
1.4
1.4
1.6
1.6
1.8
2.0
2.2 |
12.5
14.5
17.0
19.0
21.0
23.5
26.0
29.5 |
0.0038
0.0037
0.0032
0.0032
0.0029
0.0029
0.0029
0.0028 |
注：（1）按GB/T3956-97规定：正常使用时，导体温度***高为70℃。
（2）绝缘料应采用PVC/C型聚氯乙烯混合物。
（3）平均外径应不大于表中规定的上限值。
内部布线用导体温度为70℃的单芯实心导体无护套电缆，如表4。
表4 227 IEC 05(BV)型电缆的综合数据
|
导体标称截面
mm2 |
绝缘厚度规定值
mm |
平均外径上限
mm |
70℃时***小绝缘电阻ＭΩ·km |
|
0.5
0.75
1 |
0.6
0.6
0.6 |
2.4
2.6
2.8 |
0.015
0.012
0.011 |
注：（1）额定电压300/500V。
（2）按GB/T3956-97规定：正常使用时，导体温度***高为70℃。
（3）绝缘料应采用PVC/C型聚氯乙烯混合物。
（4）平均外径应不大于表中规定的上限值。
内部布线用导体温度为70℃的单芯软导体无护套电缆，如表5。
表5 227 IEC 06(RV)型电缆的综合数据
|
导体标称截面
mm2 |
绝缘厚度规定值
mm |
平均外径上限
mm |
70℃时***小绝缘电阻ＭΩ·km |
|
0.5
0.75
1 |
0.6
0.6
0.6 |
2.6
2.8
3.0 |
0.013
0.011
0.009 |
注：（1）额定电压300/500V。
（2）按GB/T3956-97规定：正常使用时，导体温度***高为70℃。
（3）绝缘料应采用PVC/C型聚氯乙烯混合物。
（4）平均外径应不大于表中规定的上限值。
内部布线用导体温度为90℃的单芯实心导体无护套电缆，如表6。
表6 227 IEC 07(BV—90)型电缆的综合数据
|
导体标称截面
mm2 |
绝缘厚度规定值
mm |
平均外径上限
mm |
70℃时***小绝缘电阻ＭΩ·km |
|
0.5
0.75
1.0
1.5
2.5 |
0.6
0.6
0.6
0.7
0.8 |
2.4
2.6
2.8
3.3
3.9 |
0.015
0.013
0.013
0.011
0.009 |
注：（1）额定电压300/500V。
（2）按GB/T3956-97规定：正常使用时，导体温度***高为90℃。
（3）绝缘料应采用PVC/E型聚氯乙烯混合物。
内部布线用导体温度为90℃的单芯软导体无护套电缆，如表7。
表7 227 IEC 08(RV—90)型电缆的综合数据
|
导体标称截面
mm2 |
绝缘厚度规定值
mm |
平均外径上限
mm |
70℃时***小绝缘电阻ＭΩ·km |
|
0.5
0.75
1.0
1.5
2.5 |
0.6
0.6
0.6
0.7
0.8 |
2.6
2.8
3.0
3.5
4.2 |
0.013,
0.012
0.010
0.009
0.009 |
注：（1）额定电压300/500V。
（2）按GB/T3956-97规定：正常使用时，导体温度***高为90℃。
（3）绝缘料应采用PVC/E型聚氯乙烯混合物。
固定布电线用轻型聚氯乙烯绝缘和护套电缆，如表8。
表8 227 IEC 10(BVV)型电缆的综合数据
|
导体芯数和标称截面mm2 |
导体种类 |
绝缘厚度规定值mm |
内护层厚度近似值mm |
护套厚度规定值mm |
平均外径 |
70℃时***小绝缘电阻
MΩ·km |
|
下限
mm |
上限
mm |
|
2*1.5
2*2.5
2*4
２×6
2×10
2×16
2×25
2×35
|
1
2
1
2
1
2
1
2
1
2
2
2
2 |
0.7
0.7
0.8
0.8
0.8
0.8
0.8
0.8
1.0
1.0
1.0
1.2
1.2 |
0.4
0.4
0.4
0.4
0.4
0.4
0.4
0.4
0.6
0.6
0.6
0.8
1.0 |
1.2
1.2
1.2
1.2
1.2
1.2
1.2
1.2
1.4
1.4
1.4
1.4
1.6 |
7.6
7.8
8.6
9.0
9.6
10.0
10.5
11.0
13.0
13.5
15.5
18.5
21.0 |
10.0
10.5
11.5
12.0
12.5
13.0
13.5
14.0
16.5
17.5
20.0
24.0 |
0.011
0.010
0.010
0.009
0.0085
0.0077
0.0070
0.0065
0.0070
0.0065
0.0052
0.0050 |
续表8 227 IEC 10(BVV)型电缆的综合数据
|
导体芯数和标称截面mm2 |
导体种类 |
绝缘厚度规定值mm |
内护层厚度近似值mm |
护套厚度规定值mm |
平均外径 |
70℃时***小绝缘电阻
MΩ·km |
|
下限
mm |
上限
mm |
|
3×1.5
3×2.5
3×4
3×6
3×10
3×16
3×25
3×35
4×1.5
4×2.5
4×4
4×6
4×10
4×16
4×25
4×35
5×1.5
5×2.5
5×4
5×6
5×10
|
1
2
1
2
1
2
1
2
1
2
2
2
2
1
2
1
2
1
2
1
2
1
2
2
2
2
1
2
1
2
1
2
1
2
1
2 |
0.7
0.7
0.8
0.8
0.8
0.8
0.8
0.8
1.0
1.0
1.0
1.2
1.2
0.7
0.7
0.8
0.8
0.8
0.8
0.8
0.8
1.0
1.0
1.0
1.2
1.2
0.7
0.7
0.8
0.8
0.8
0.8
0.8
0.8
1.0
1.0 |
0.4
0.4
0.4
0.4
0.4
0.4
0.4
0.4
0.6
0.6
0.8
0.8
1.0
0.4
0.4
0.4
0.4
0.4
0.4
0.6
0.6
0.6
0.6
0.8
1.0
1.0
0.4
0.4
0.4
0.4
0.6
0.6
0.6
0.6
0.6
0.6 |
1.2
1.2
1.2
1.2
1.2
1.2
1.4
1.4
1.4
1.4
1.4
1.6
1.6
1.2
1.2
1.2
1.2
1.4
1.4
1.4
1.4
1.4
1.4
1.4
1.6
1.6
1.2
1.2
1.2
1.2
1.4
1.4
1.4
1.4
1.4
1.4 |
8.0
8.2
9.2
9.4
10.0
10.5
11.5
12.0
14.0
14.5
16.5
20.5
22.0
8.6
9.0
10.0
10.0
11.5
12.0
12.5
13.0
15.5
16.0
18.0
22.5
24.5
9.4
9.8
11.0
11.0
12.5
13.0
13.5
14.5
17.0
17.5 |
10.5
11.0
12.0
12.5
13.0
13.5
14.5
15.5
17.5
19.0
21.5
26.0
29.0
11.5
12.0
13.0
13.5
14.5
15.0
16.0
17.0
19.0
20.5
23.5
28.5
32.0
12.0
12.5
14.0
14.5
16.0
17.0
17.5
18.5
21.0
22.0 |
0.011
0.010
0.010
0.009
0.0085
0.0077
0.0070
0.0065
0.0070
0.0065
0.0052
0.0050
0.0044
0.011
0.010
0.010
0.009
0.0085
0.0077
0.0070
0.0065
0.0070
0.0065
0.0052
0.0050
0.0044
0.011
0.010
0.010
0.009
0.0085
0.0077
0.0070
0.0065
0.0070
0.0065 |
续表8 227 IEC 10(BVV)型电缆的综合数据
|
导体芯数和标称截面mm2 |
导体种类 |
绝缘厚度规定值mm |
内护层厚度近似值mm |
护套厚度规定值mm |
平均外径 |
70℃时***小绝缘电阻
MΩ·km |
|
下限
mm |
上限
mm |
|
5×16
5×25
5×35 |
2
2
2 |
1.0
1.2
1.2 |
0.8
1.0
1.2 |
1.6
1.6
1.6 |
20.5
24.5
27.5 |
26.0
31.5
35.0 |
0.005 2
0.005 0
0.004 4 |
注：（1）导体种类按GB/T3956-97规定；正常使用时，导体***高温度为70℃。
（2）绝缘应采用PVC/C型聚氯乙烯混合物挤包；内护层由非硫化型橡皮或塑料混合物组成；护套应采用PVC/ST4型聚氯乙烯混合物挤包。
（3）额定电压为300/500V。
聚氯乙烯绝缘扁形无护套电缆（软线），如表9。
表9 227 IEC 42(RVB)型软线的综合数据
|
导体标称截面
mm2 |
绝缘厚度规定值
mm2 |
平均外形尺寸 |
70℃时***小绝缘电阻
ΜΩ·Km |
|
下限
mm |
下限
mm |
|
0.5
0.75 |
0.8
0.8 |
2.5×5.0
2.7×5.4 |
3.0×6.0
3.2×6.4 |
0.016
0.014 |
注：（1）导体种类按GB/T3956-97规定；正常使用时，导体***高温度为70℃。
（2）绝缘应采用PVC/D型聚氯乙烯混合物挤包；在导体之间的绝缘两边应有一凹槽，以便于分离绝缘线芯。
（3）额定电压为300/300V。
聚氯乙烯（双层）户内装饰照明回路用软线，如表10。
表10 227 IEC 43(SVR)型软线的综合数据
|
导 体
标称截面
mm2 |
绝缘各层厚度***小值
mm |
绝缘总厚度
***小值
mm |
绝缘厚度
平均值
mm |
平均外径
上限
mm |
70℃时***小绝缘电阻ΜΩ·km |
|
0.5
0.75 |
0.2
0.2 |
0.6
0.6 |
0.7
0.7 |
2.7
2.9 |
0.014
0.012 |
注：（1）导体种类按GB/T3956-97规定；正常使用时，导体***高温度为70℃。
（2）绝缘应采用PVC/D型聚氯乙烯混合物，绝缘由两层组成，并用双层同时挤包在导体上，绝缘的内、外层塑料颜色应有明显反差，且全粘在内层绝缘上，外层绝缘颜色优选绿色。
（3）额定电压为300/300V。
轻型聚氯乙烯绝缘护套软线，如表11。
表11 227 IEC 52(RVV)型软线的综合数据
|
导体标称截面
mm2 |
绝缘厚度
规定值
mm |
护套厚度
规定值
mm |
平均外形尺寸 |
70℃时***小绝缘电阻
ΜΩ·Km |
|
下限
mm |
上限
mm |
|
2×0.5
2×0.75
3×0.5
3×0.75
|
0.5
0.5
0.5
0.5
|
0.6
0.6
0.6
0.6
|
4.8
或
3.0×4.8
5.2
或
3.2×5.2
5.0
5.4 |
6.0
或
3.6×6.0
6.4
或
3.9×6.4
6.2
6.8 |
2×0.5
2×0.75
3×0.5
3×0.75
|
注：（1）导体种类按GB/T3956-97规定；正常使用时，导体***高温度为70℃。
（2）绝缘应采用PVC/D型聚氯乙烯混合物。圆形软线，绝缘线芯应绞合在一起；扁形软线，则绝缘线芯应平行放置。
（3）护套采用PVC/ST5型聚氯乙烯混合物。
（4）额定电压为300/300V。
普通聚氯乙烯绝缘和护套软电缆，如表12。
表12 227 IEC 53(RVV)型软线的综合数据
|
导体标称截面
mm2 |
绝缘厚度
规定值
mm |
护套厚度
规定值
mm |
平均外形尺寸 |
70℃时***小绝缘电阻
ΜΩ·Km |
|
下限
mm |
上限
mm |
|
2×0.75
2×1.0
2×1.5
2×2.5
3×0.75
3×1.0
3×1.5
3×2.5
4×0.75
4×1.0
4×1.5
4×2.5 |
0.6
0.6
0.7
0.8
0.6
0.6
0.7
0.8
0.6
0.6
0.7
0.8 |
0.8
0.8
0.8
1.0
0.8
0.8
0.9
1.1
0.8
0.9
0.9
1.1 |
6.0
或
3.8×6.0
6.4
7.4
8.9
6.4
6.8
8.0
9.6
6.8
7.6
8.0
10.5 |
7.6
或
5.２×7.6
8.0
9.0
11.0
8.0
8.4
9.8
12.0
8.6
9.4
11.0
13.0 |
2×0.75
2×1
2×1.5
2×2.5
3×0.75
3×1
3×1.5
3×2.5
4×0.75
4×1
4×1.5
4×2.5 |
续表12 227 IEC 53(RVV)型软线的综合数据
|
导体标称截面
mm2 |
绝缘厚度
规定值
mm |
护套厚度
规定值
mm |
平均外形尺寸 |
70℃时***小绝缘电阻
ΜΩ·Km |
|
下限
mm |
上限
mm |
|
5×0.75
5×1.0
5×1.5
5×2.5 |
0.6
0.6
0.7
0.8 |
0.9
0.9
1.1
1.2 |
7.4
8.3
10.0
11.5 |
9.6
10.0
12.0
14.0 |
0.011
0.010
0.010
0.009 |
注：（1）导体种类按GB/T3956-97规定；正常使用时，导体***高温度为70℃。
（2）绝缘应采用PVC/D型聚氯乙烯混合物。圆形软线，绝缘线芯应绞合在一起；扁形软线，则绝缘线芯应平行放置。
（3）护套采用PVC/ST5型聚氯乙烯混合物。
（4）额定电压为300/300V。
成品电缆主要技术性能参数及试验方法
电气性能、技术参数及试验方法，应符合表13规定。
表13 PVC绝缘电缆电性能试验要求
|
序号 |
试验项目 |
单位 |
混合物的型号 |
试验方法 |
|
300/300V |
300/500V |
450/750V |
|
1
1.1
2
2.1
2.2
2.3
2.4
3
3.1
3.2
3.3
3.4
4 |
导体电阻测量
实验结果
-***大值
成品电缆电压试验
实验条件：
-试样***小长度
-浸水***少时间
-水温
试验电压（交流）
每次***少施压时间
实验结果
绝缘线芯电压试验
试验条件：
-试验长度
-浸水***少时间
-水温
试验电压（交流）
-绝缘厚度0.6mm及以下
-绝缘厚度0.6mm以上
每次***少施加电压时间
试验结果
绝缘电阻测量 |
m
h
℃
v
min
m
h
℃
V
V
min
|
<, /P>
10
1
20±5
2000
5
5
1
20±5
1500
2000
5
不击穿
|
10
1
20±5
2000
5
5
1
20±5
1500
2000
5
不击穿
|
10
1
20±5
2000
5
5
1
20±5
2000
5
不击穿
|
5023.2
5023.2
5023.2
5023.2 |
2.1
2.2
2.3
2.4 |
续表13 PVC绝缘电缆电性能试验要求
|
序号 |
试验项目 |
单位 |
混合物的型号 |
试验方法 |
|
300/300V |
300/500V |
450/750V |
|
4.1
4.2 |
试验条件：
-试验长度
-经上述第2或3项电压试验
-浸热水***少时间
-水温
试验结果 |
m
h |
5
2 |
5
2 |
5
2 |
|
|
|
产品详细介绍
